今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

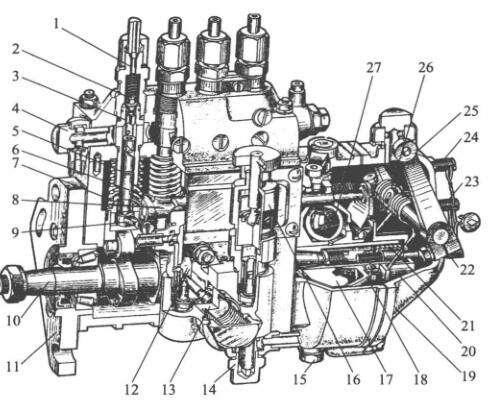

   I号喷油泵的分泵构造图

1-直流高压石油管道管线管连接头; 2-脸上有油阀; 3-脸上有油阀门法兰; 4,14-进油螺丝; 5-套简; 6-柱塞泵泵; 7-柱塞泵泵螺旋气弹簧片; 8-油门拉杠;  9-调准臂; 10-气缸轴; 11-特定接盘; 12-石油管道管线泵偏心距轮; 13-石油管道管线泵; 15-放油螺塞; 16-手油阀;  17-安装驱动盘; 18-从动盘; 19-罩壳; 20-滑套; 21-标定螺旋气弹簧片; 22-剩余油调低螺丝; 23-怠速定位螺丝; 24-高速公路定位螺丝; 25-调节手柄; 26-调节螺旋气弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总承的重点功能是 保障喷油开端经常的精确性性，谈谈多缸柴油发动机机而言的，都要 保障各缸喷油经常的相同性。起 保障功用的内脏器官是滑动下方到调低保护层垫块上平面磨的长度H。当喷油阀凸轮机构轴齿轴与曲轴齿轴对比所在位置一些 时，H越大，柱塞泵关停进油孔的经常越晚，喷油开端经常也越晚。进而，H越小，喷油开端经常越延缓。之所以要通过的设计和检测推算出该用的滑动体工做长度H，以 保障喷油开端经常的精确性性。

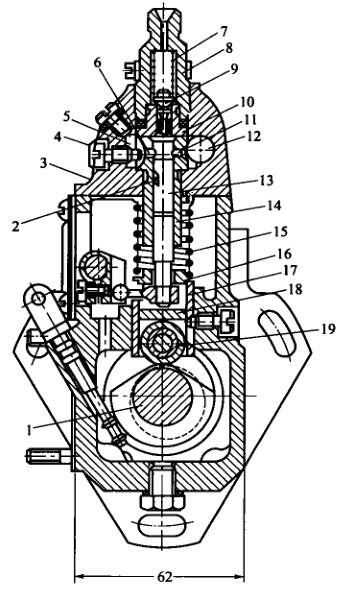

1-凸轮机构轴; 2-轴向齿轮泵泵泵斜槽; 3-泵盖; 4-准确定位螺母; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-轴向齿轮泵泵泵; 14-轴向齿轮泵泵泵套简;  15一轴向齿轮泵泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-滑动

  针对多缸机，各分泵的H值应完全相同。调低混凝土垫件在喷助力泵设备时均已调好，切不可随时对调。混凝土垫件是用耐用的材料制出相结行热解决以不断提高硬度标准，所以说食用中很容易损坏。如长期限食用后损坏较多，可换面食用。

  喷高压助力泵泵体分下几部分，喷高压助力泵上体于安转齿轮泵偶件及油多阀偶件，阴道于安转凸轮机构轴、压轮体和输高压助力泵等。泵体前侧太平洋沿岸开了检视窗孔，以便于检查报告和改变泵剩余油。下边有检视汽车机油面的检视孔。喷高压助力泵上体含有一只油道，与各齿轮泵套筒很多的环行油槽互通。环行油槽则与齿轮泵套筒上的进、回油孔互通。由输高压助力泵供来的血压低压高油进行进液压管连连接管连连接管进来油道中。油道中的重液压力差由装在回液压管连连接管连连接管内的回油阀掌控，一条件长期保持在5～10kPa使用范围内。液压过低，在齿轮泵下行带宽时，重油没有飞速进行进油孔进来齿轮泵顶部油腔。当剩余油频繁而使液压增高时，重复的重油会顶开回油阀涌入重油细滤器中。
